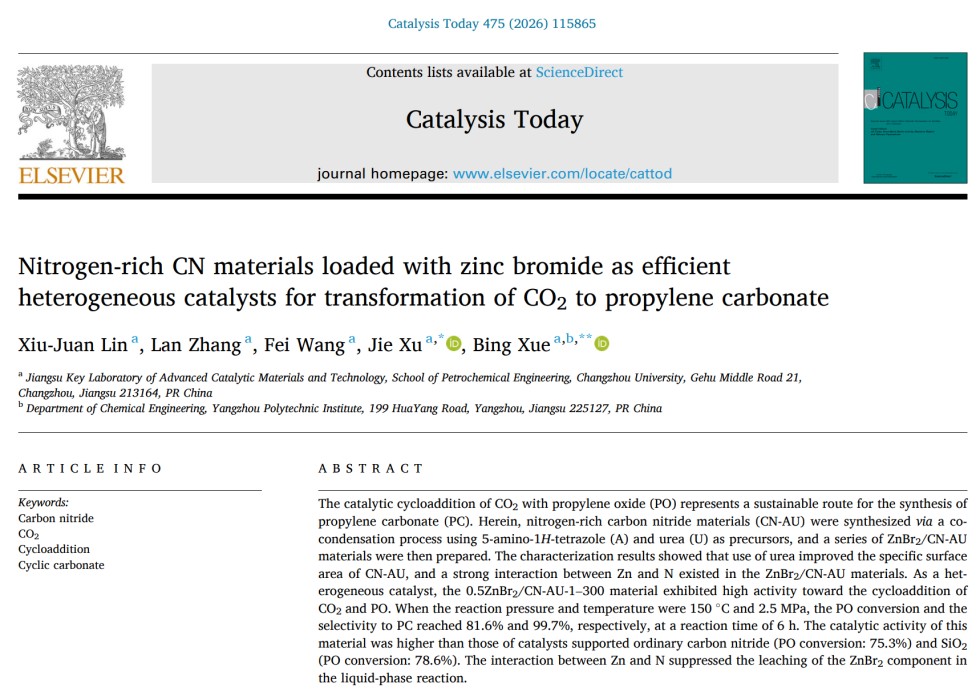

近日，华院241张澜同学作为第二作者参与的研究论文“Nitrogen-rich CN materi

als loaded with zinc bromide as efficient heterogeneous catalysts for transformation of CO₂ to propylene carbonate”在Catalysis Today期刊上发表。该期刊为SCI二区期刊。该工作由91麻豆 石油化工学院薛冰教授课题组的许杰教授指导完成。

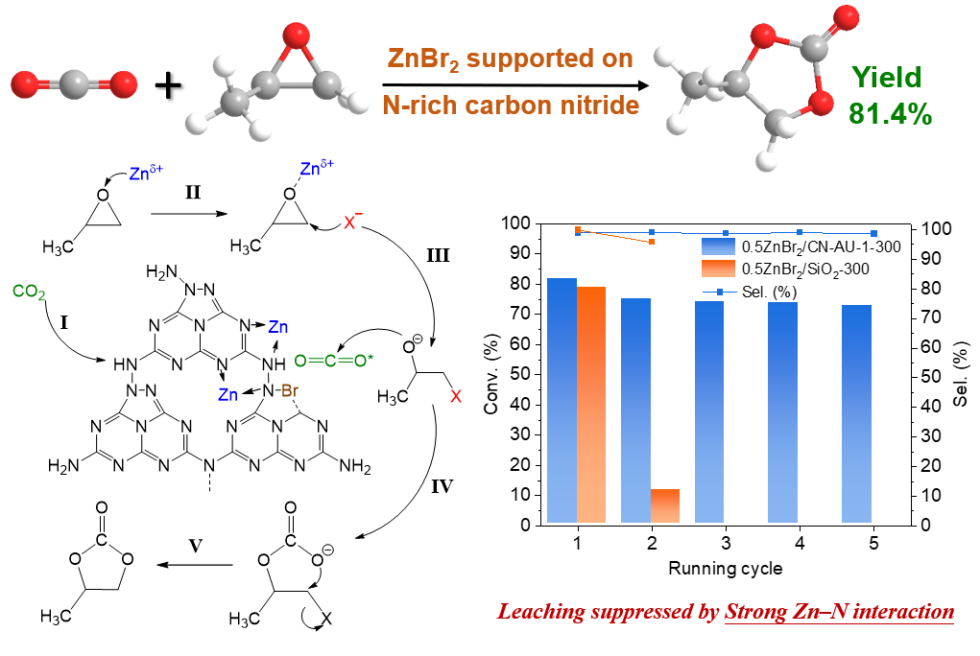

二氧化碳排放量的增加是导致当前全球气候变暖和温室效应加剧的主要原因，其与环氧丙烷（PO）的催化环加成反应代表了合成碳酸丙烯酯（PC）的一条可持续途径。本研究以5-氨基-1H-四唑（A）和尿素（U）为前驱体，通过共缩聚法制备了富氮的氮化碳材料（CN-AU），随后制备了一系列ZnBr₂/CN-AU材料。表征结果表明，尿素的使用提高了CN-AU的比表面积，并且在ZnBr₂/CN-AU材料中，Zn和N之间存在强相互作用。作为多相催化剂，0.5ZnBr₂/CN-AU-1–300材料在CO₂和PO环加成反应中表现出高活性。在反应压力为2.5 MPa、温度为150 °C、反应时间为6小时的条件下，PO的转化率和PC的选择性分别达到了81.6%和99.7%。Zn和N之间的相互作用抑制了液相反应中ZnBr₂组分的浸出。

该研究工作受到中国石油—91麻豆 创新联合体科技创新人才项目资助。（通讯员/席帅 审核/宣慧)
